行星式輪碾混合機
一、LNX行星式輪碾攪拌機性能特點
星火行星式輪碾攪拌機是我公司與江西省建材設計院合作在德國的技術基礎上研制出來的。所謂行星式，即如太陽與地球與月亮的公轉與自轉原理命名，其工作程序是電機帶動立軸上的行星箱，行星箱兩端之下各裝有一組攪拌鏟，攪拌鏟以一定的速度繞立軸作順時針方向公轉，同時兩組攪拌鏟（每組三塊或四塊鏟板）分別以一定的速度繞各自的軸芯作逆時針方向自轉，另外兩只碾輪按順時針方向?qū)Σ粩喾瓌拥奈锪线M(jìn)行碾壓。這種工作方式同時具備了碾壓，搓揉，攪拌功能，具有快速均勻，不結團，無死角，能耗低的特點，是國內幾種同類機型無法同時具備多種特點于一身的新型輪碾攪拌設備。
本設備混合效率高，采用輪碾、行星鏟、側刮板三者之間的逆流相對運動，使物料在機內既作水平運動又作垂直運動，混合3－5分即可均勻，生產能力高：碾煉質量好，不成團，小顆柆不易再粉碎；耗電量低，比同類型攪拌機的功率低1/3左右。整機密封，環境污染小，噪音小，重量較輕，可整機吊裝，安裝容易，操作方便，維修簡單，具有高效，節能，環保等優點。
經生產實踐證明，本設備技術性能優于國內同類產品，可替換各行業的碾煉設備（如濕碾機，大石碾）和攪拌設備（如混泥土強制攪拌機，S114、S116、S118），是碾煉、攪拌設備中理想的更新?lián)Q代產品。

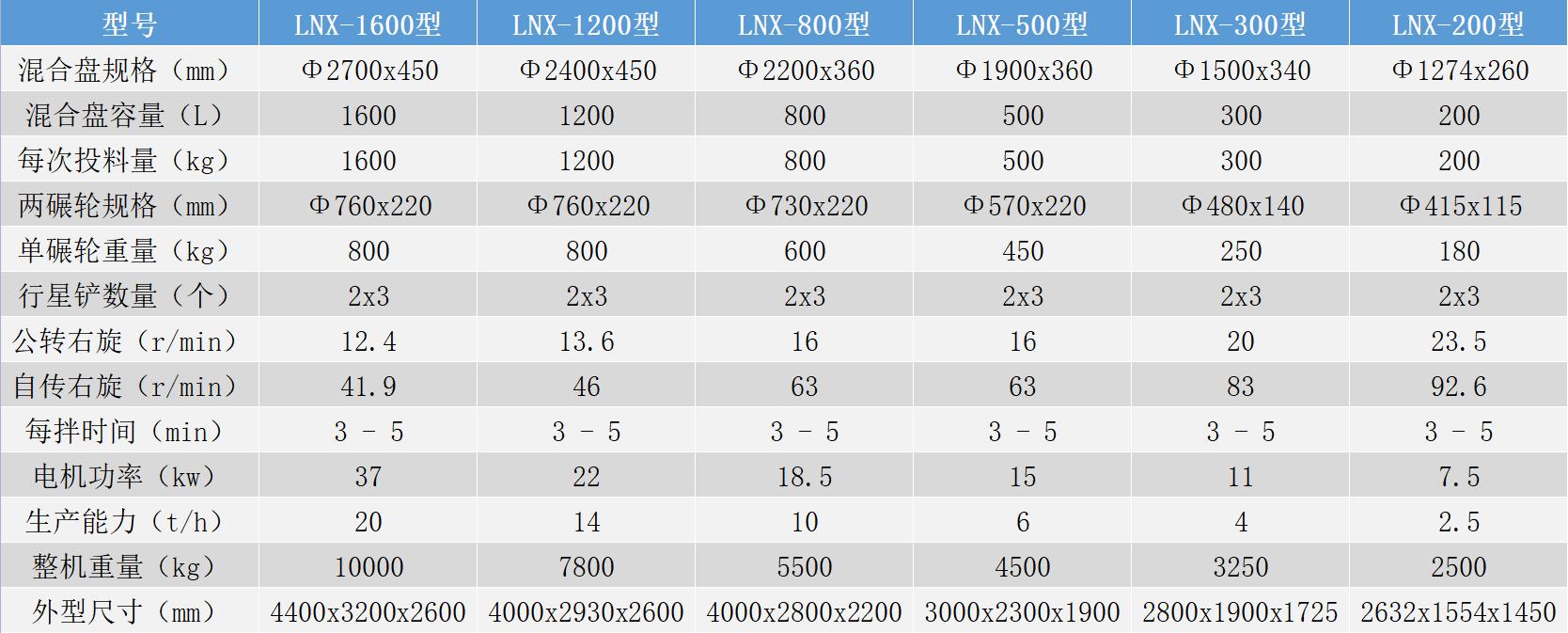

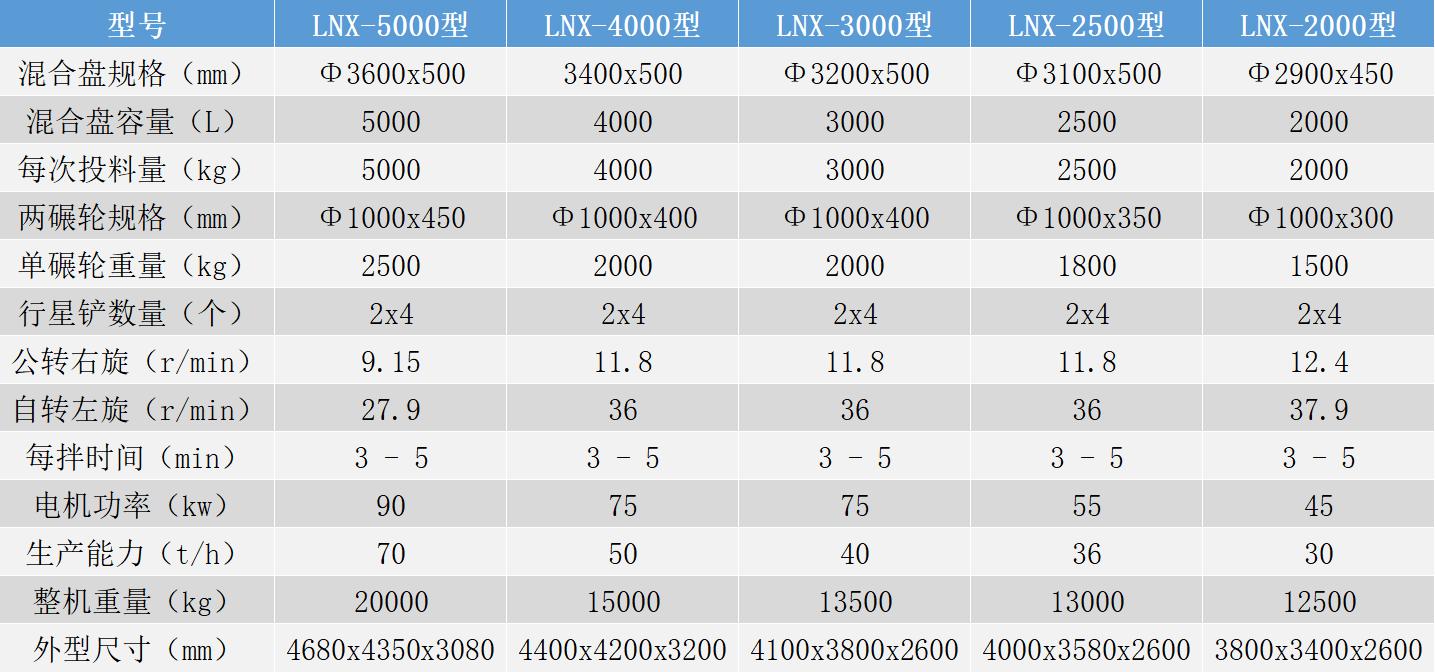

近年來，我公司的LNX行星式輪碾混合機經過持續技術發展，已從單個型號發展成一個系列，已從常規性系列派生出幾種特殊性系列品種；LNX系列有十一種規格（LNX5000型、LNX-4000型、LNX3000型、LNX2500型、LNX2000型、LNX1600型、LNX1200型、LNX800型、LNX500型、LNX300型、LNX200型）；特殊系列有電油加熱型，電加熱型，蒸汽加熱型，防腐型，變速型等。即能滿足一般用戶人工進出料的需求，又能實現遠程控制，與全自動化生產線相匹配，并隨時準備滿足用戶各種特殊的需求?！?/font>

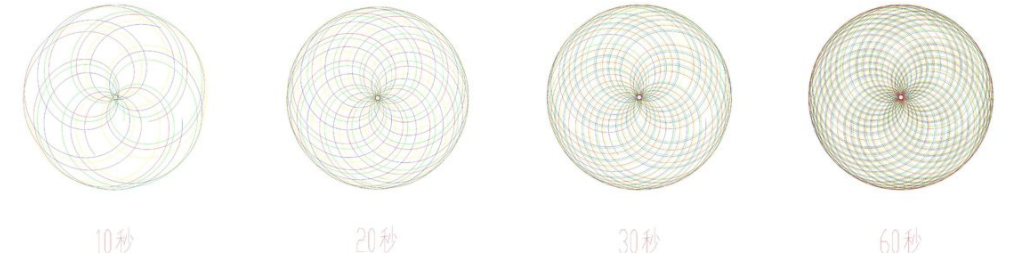

二、公轉+自轉運動軌跡圖
下面圖片顯示的是星火LNX行星式輪碾攪拌機在投料后5秒-60秒的過程中攪拌運動軌跡。行星式攪拌每運轉5秒就能完全覆蓋一次攪拌罐底板，沒有任何死角。
三、LNX行星式輪碾攪拌機結構
攪拌系統
行星式輪碾攪拌機設計加強型結構的底、側、中心刮板，消除攪拌死角
攪拌機襯板，葉片材質依據用戶行業不同選用定制：高耐磨合金片，不銹鋼材料，陶瓷材料、高絡合金、堆焊材料，聚氨酯材料，高耐磨橡膠及鑄石材料。

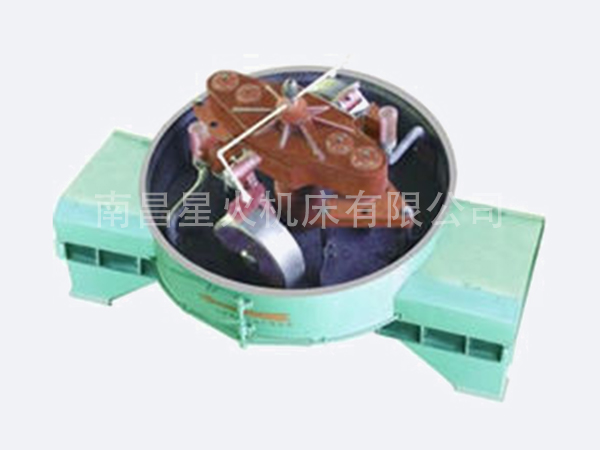

攪拌裝置
行星攪拌鏟是本設備的主要攪拌部份，共有兩組，第組攪拌鏟的3塊鏟片均勻分布在鏟盤上，通過三根刮板桿與鏟盤聯接。行星攪拌鏟是利用鏟片的旋轉運動狀態翻動，搓研和混合物料，鏟片和刮板桿上分別開有橫向和縱向的溝槽，便于安裝、調整，也便于維修時更換。為防止在使用中因物料混入的硬物或鐵件而成機件損壞，側刮板桿上裝有過載緩沖保護彈簧，當攪拌阻力過大，超過限度時，保護彈簧自動壓縮，鏟片即能抬起一定角度，以減少阻力，保護機件。

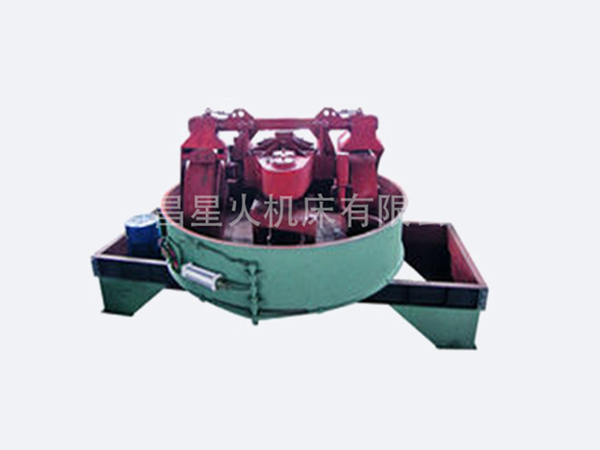

碾盤裝置
碾盤分上、下兩部份和蓋、筒體下部裝有三處襯板，底部開有扇形出料口。筒體上部開有窺視窗，以便觀察碾輪碾煉運行情況。進料口開在直筒體上部，筒蓋上方有進水口一個。
卸料系統
根據需要選用液壓或氣動方式開關卸料門，卸料門數量1-3個可供選擇。卸料門上設置特殊密封裝置，確保密封牢固、控制可靠，無漏料的可能，環保性強。
檢修門及安全裝置
大尺寸檢修窗方便檢修及清理，檢修時安全、方便。
水路裝置
水路裝置設計上置形式，解決管路中殘余外加劑和水的現象，避免客戶更換配方時造成損失，噴頭采用螺旋形實心圓錐噴嘴，細密均勻的霧化效里愛蓋酒和大物料拌更均包
